3D打印机器和3D扫描仪结合
- 2020-09-24-

       如果你有一个特殊的物体并想对其进行复制,你会用3D建模吗? 好吧,你不应该。 这正是3D扫描仪和3D打印机器的用途,可以“一起”进行复印。

       但是,3D扫描对象意味着什么?3D打印是什么意思?本质上,这两种技术是相互可逆的。 可以使用其中之一将真实对象转换为虚拟对象。另一方面,它使用虚拟对象创建真实对象。

       当然,拥有一台可以进行3D扫描和3D打印的机器会很好。但是,以我们目前拥有的技术,集成的扫描和打印于一体的机器仍然仅限于2D空间。

       下面是3D扫描和3D打印过程,它们的区别以及将它们一起使用可以实现的目标。

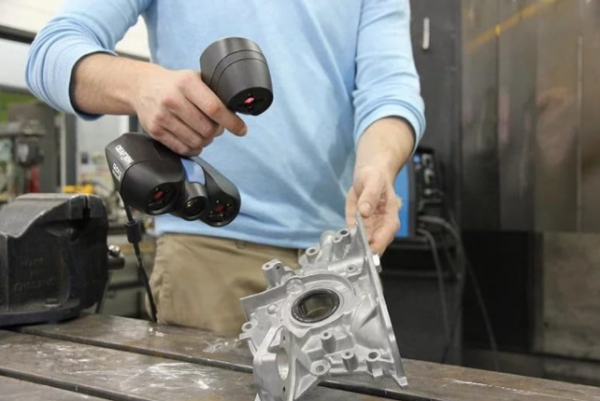

       3D扫描仪是一种收集对象或环境的物理数据以创建数字模型的设备。 该数据可以包括体积,纹理和颜色。



       3D扫描仪有两种主要类型:接触式或非接触式。

       接触式3D扫描使用某些类型的带有探针的手臂,例如机械手。将物体固定到位后,探针接触其表面以收集有关其位置和距离的信息。当检测器扫描物体时,将坐标映射并形成3D模型。

       该技术主要用于制造,并且比其他技术慢。它还需要与目标物体进行物理接触,这可能是有害的。

       非接触式3D扫描涉及收集源自目标物体的辐射,并可采用主动或被动技术:

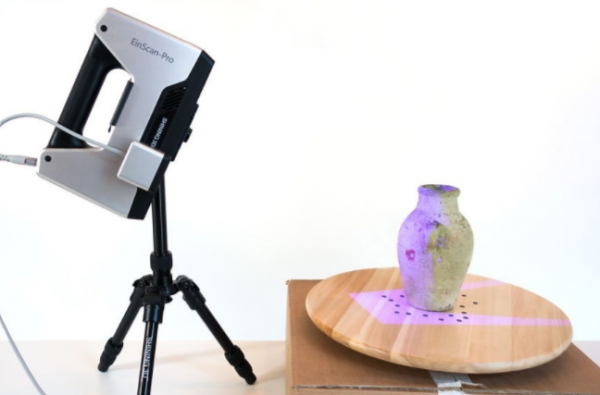

       主动扫描仪会发出辐射,通常是光或激光,并收集从物体表面反射的物体。

       被动扫描仪从其他来源收集环境辐射,并将其反射在物体表面。

       不管使用哪种技术,非接触式扫描仪都会根据接收到的辐射的相对强度生成“视图”网格。

       3D打印机器是一种可以根据数字模型创建真实3D对象的设备。当我们谈论3D打印时,通常是指液体光固化建模,但是还有其他类型的3D打印,例如SLA和SLS:

       熔融沉积建模(FDM)使用加热的喷嘴熔化热塑性长丝,并挤出熔融材料。 熔融材料迅速冷却以产生物体。

       立体光刻(SLA)使用UV光将液态光聚合物塑料转变成固体。

       选择性激光烧结(SLS)使用激光选择性地熔化粉末。

       使用所有三种技术逐层创建对象,这意味着一种称为切片器的特殊软件工具必须首先将原始3D模型转换为3D打印机可以理解的命令。

       选择要进行3D扫描的对象以及3D扫描技术。请注意,根据型号的大小,您可能会受限于扫描使用的内容。

       3D扫描对象。你可能需要重新定位它以捕捉不同的观点。使用简单的对象,您可能需要至少三个不同的位置。对于更复杂的对象,您可能需要超过五个。如果您正在使用摄影测量,请查看软件需要多少图像。请注意,您拥有的扫描或照片越多,3D模型就越好。

       选择要进行3D扫描的对象和3D扫描技术。请记住,根据模型的大小,它可能会受到所扫描内容的限制。

       3D扫描对象。可能需要重新定位以捕获不同的观点。 一个简单的物体可能需要至少三个不同的位置。对于更复杂的对象,可能需要5个或更多。 如果使用摄影测量法,请检查软件所需的图像数量。请记住,扫描和照片越多,3D模型的质量就越好。



       如果对重新创建现有对象感兴趣,请在此处输入常规步骤:

       扫描完成后,请使用相应的软件执行所需的操作。所有扫描或照片都需要清洁(支撑,平台和背景对象)并对齐。这是非常重要的一步,因为所有视图都需要正确对齐。否则,模型将失真。正确对齐后,所有重叠的网格将合并为一个虚拟对象。

       将虚拟对象导出为STL或OBJ文件。

       将STL或OBJ文件导入适合3D打印机的切片器,并准备打印。设置所需的参数后,限幅器将生成所需的g代码。这是一次打印一层对象所需的操作。

       将g代码发送到3D打印机,然后以3D格式打印副本。

       如果在线检查,会发现许多示例,这些示例演示了将3D扫描仪和3D打印机器相结合的实用程序。例如,在医学领域,首先扫描患者的身体可以更轻松地改变身体部位。古生物学和考古学等领域也受益于复制骨骼和人工制品。
